สวัสดีครับ วันนี้สมอล บิม สตูดิโอ มี Trick เล็กๆน้อยๆ มาฝากครับ
เป็นการตัด ตกแต่งผนังบางส่วน ให้มีรูปร่าง รูปทรงตามที่เราต้องการครับ
หนึ่งในรูปแบบผนังที่ค่อนข้างปรับแต่งได้ยาก และมักเจอได้บ่อยๆ นั่นก็คือ
“ผนังเอียง ที่มีส่วนแหลมทะลุโมเดลตัวอื่นๆ” นั่นเอง
โดยวิธีการแก้ไขนั้น จะไม่สามารถแก้ไขได้ด้วยการปรับค่าในคำสั่งผนังครับ
เราจึงต้องสร้างโมเดลอีกตัวนึง ที่มีชื่อว่า Model in-place เข้ามาทำการตัดผนังแทน
เราไปดูวิธีการทำง่ายๆ ตามประกอบได้เลยครับ
Cutting with model in-place
I want to cut off that extra triangle piece. Is there a way to do this by either joining the wall or editting the end of the wall itself?
ในขั้นตอนของการแก้ไขปัญหานี้ สามารถทำได้ดังนี้ครับ
- Create Wall and Column (เป็นขั้นตอนของการสร้างโมเดล เพื่อจำลองปัญหาเหล่านี้ขึ้นมากันก่อนครับ หรือถ้าหากใครเจอปัญหาแบบนี้ ณ ตอนนี้ สามารถทำตามขั้นตอนต่อไปได้เลยครับ
- Create Model In-Place (เป็นขั้นตอนของการสร้างส่วนตัดผนังแล้วครับ โดยจะใช้คำสั่ง Model In-Place ที่อยู่ใน Architecture Tab>Component>Model In-Place)
- เมื่อคลิกคำสั่งแล้ว ให้เลือก Category พร้อมตั้งชื่อให้เรียบร้อยครับ

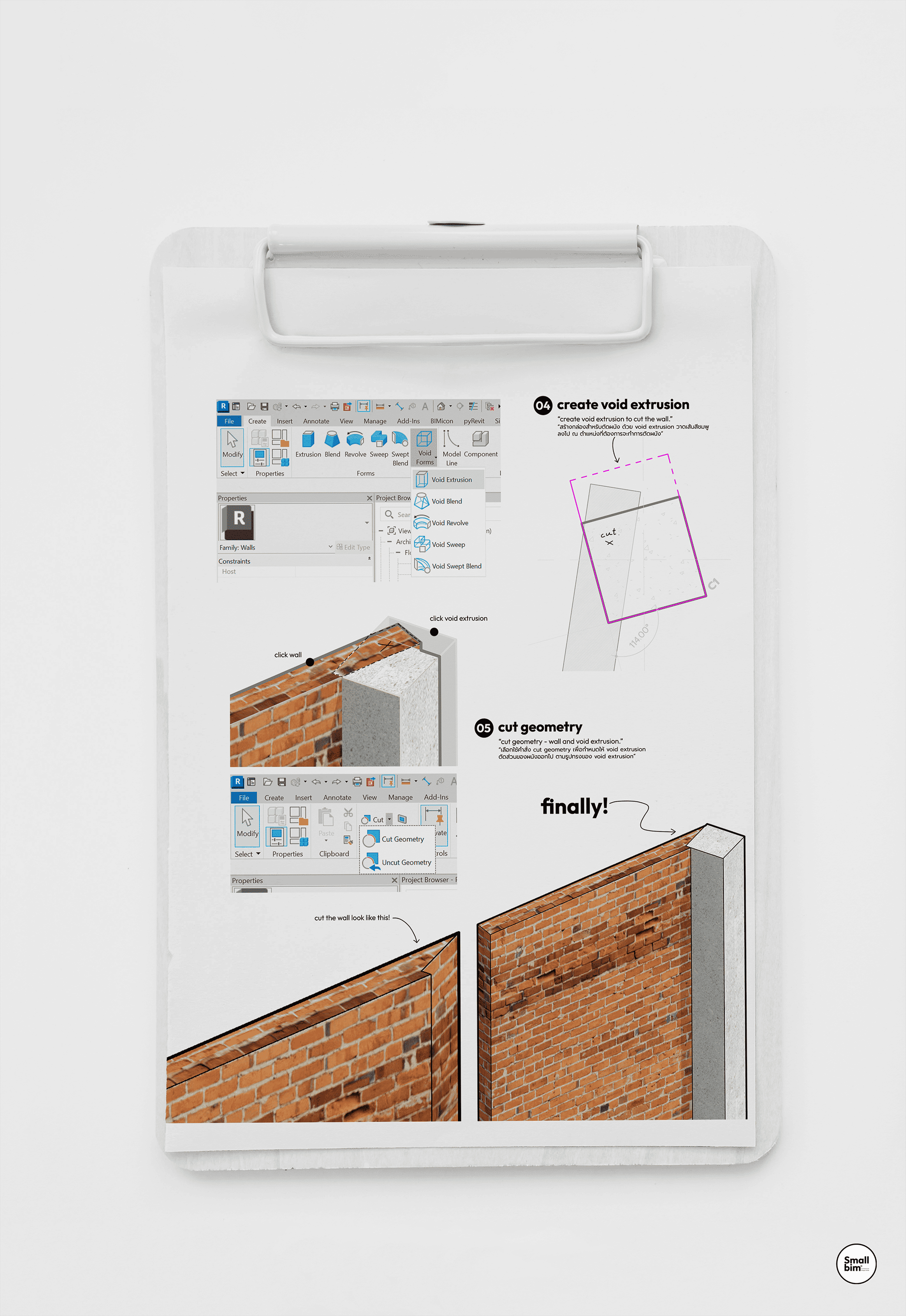

4.Create Void Extrusion (เมื่อเข้าคำสั่งมาแล้ว หน้าต่างการทำงานจะแปลกไปเล็กน้อยครับ ไม่ต้องตกใจ ให้เราโฟกัสไปในส่วนคำสั่งในการสร้าง Extrusion ครับ โดยจะมีให้เลือก ระหว่าง Solid (กล่องทึบ) หรือ Void (กล่องตัด) ในส่วนตรงนี้เราจะสร้างโมเดล เพื่อนำไปตัดบางส่วนของผนังออกไป เราจึงต้องเลือกสร้างเป็น Void Extrusion นั่นเองครับ
เมื่อคลิกคำสั่ง ให้เราใช้คำสั่ง Line วาดเส้นขอบเขตลงไปยังพื้นที่ ที่เราต้องการตัดครับ จะแสดงออกมาเป็นพื้นที่เส้นสีชมพู
5.Cut Geometry (เมื่อสร้าง Void Extrusion เสร็จเรียบร้อย ขั้นตอนต่อไป ก็เหลือแค่ การกำหนดให้ Void Extrusion ไปตัดกับตัวโมเดลผนังที่เราต้องการครับ โดยใช้คำสั่ง Cut Geometry ใน Modify Tab เป็นตัวช่วยนั่นเอง
คลิกคำสั่ง Cut Geometry แล้วเลือก Void Extrusion แล้วไปเลือก ผนังครับ เป็นอันเสร็จสิ้น การตัดผนังเรียบร้อยแล้ว
หลังจากทำการตัด ให้เปิดมุมมองสามมิติ เพื่อตรวจเช็คความสูงของ Void Extrusion อีกครั้งนึง เพื่อให้แน่ใจว่า เป็นการตัดผนังใส่ส่วนนั้นๆ ทั้งหมดแล้ว
Finally! เมื่อทำตามขั้นตอนทั้งหมดเสร็จเรียบร้อย เราก็จะเห็นว่า เราตัดผนังได้ในแบบที่เราต้องการได้แล้วครับ
เป็นอย่างไรกันบ้างครับ เทคนิคดีๆ ในวันนี้ หวังว่าจะเป็นประโยชน์สำหรับทุกๆท่านนะครับ
วันนี้ ลากันไปก่อน สวัสดีครับ
