Stair Path
“Annotates the slope direction and walk line of a stair. Modify Stair Path type properties to control the annotation display, such as the start symbol and arrowhead type.”
สัญลักษณ์แสดงการขึ้น-ลงของบันได เป็นอีกส่วนหนึ่งของงานเขียนแบบด้วย Revit ที่ช่วยให้เราทราบทิศทางการเดิน ของบันไดได้อย่างรวดเร็ว และแม่นยำ ซึ่งสัญลักษณ์ดังกล่าว จะแสดงตัวอักษร ขึ้น-ลง พร้อมกับมีเส้นสัญลักษณ์ทิศทางชี้บอกนั่นเอง
เราไปดูวิธีการใส่สัญลักษณ์เหล่านี้ ผ่านรูปภาพกันเลยครับ
จากภาพแรก เราจะเห็นตัวอย่าง เป็นการแสดงขั้นตอนของการสร้างบันไดที่เชื่อมต่อกัน ระหว่างพื้นชั้นล่าง และพื้นชั้นบน
โดยการใส่สัญลักษณ์ ทุกท่านจะต้องใช้คำสั่งที่เรียกว่า “Stair Path” ในการใส่สัญลักษณ์นั่นเองครับ
สัญลักษณ์ที่มีให้เลือก ใน Type Selection จะประกอบไปด้วย 2 รูปแบบหลักๆ ด้วยกัน
- Automatic Up/Down Direction (รูปแบบแสดงสัญลักษณ์ทางขึ้นลงอัตโนมัติ) – รูปแบบนี้ จะสามารถแสดงผลได้สองทิศทาง ถ้าหากเราวางลงไปบนชั้นล่าง สัญลักษณ์จะแสดงตัวอักษรทิศทางการขึ้นให้แบบอัตโนมัติ ส่วนในทางกลับกัน ถ้าหากเราวางสัญลักษณ์ลงบนชั้นบน สัญลักษณ์จะแสดงตัวอักษรทิศทางการลงให้แบบอัตโนมัตินั่นเอง เรียกได้ว่า เป็น Type ที่สะดวกสุดๆไปเลยหล่ะครับ
- Fixed Up Direction (รูปแบบแสดงสัญลักษณ์เฉพาะทางขึ้น) – ส่วนรูปแบบนี้ จะเน้นแสดงทิศทางการขึ้นเท่านั้น ไม่ว่าจะวางลงบนชั้นล่าง หรือชั้นบน โดยอาจจะเหมาะสำหรับ งานออกแบบที่ต้องการแสดงทิศทางการขึ้นเท่านั้น หรือเป็นอาคารหลายชั้น ที่มีความซับซ้อนของบันไดมากกว่าปกติครับ
เมื่อเราเลือกได้แล้ว ว่าต้องการใช้งานสัญลักษณ์รูปแบบไหน ขั้นตอนการวางสัญลักษณ์ก็ง่ายแสนง่าย “เพียงแค่ทำการคลิกที่บันไดนั่นเองครับ”
ในส่วนต่อไป จะเป็นเทคนิคเพิ่มเติม ที่สามารถปรับแต่งให้สัญลักษณ์เกิดประโยชน์และความสวยงามมากขึ้นได้ครับ

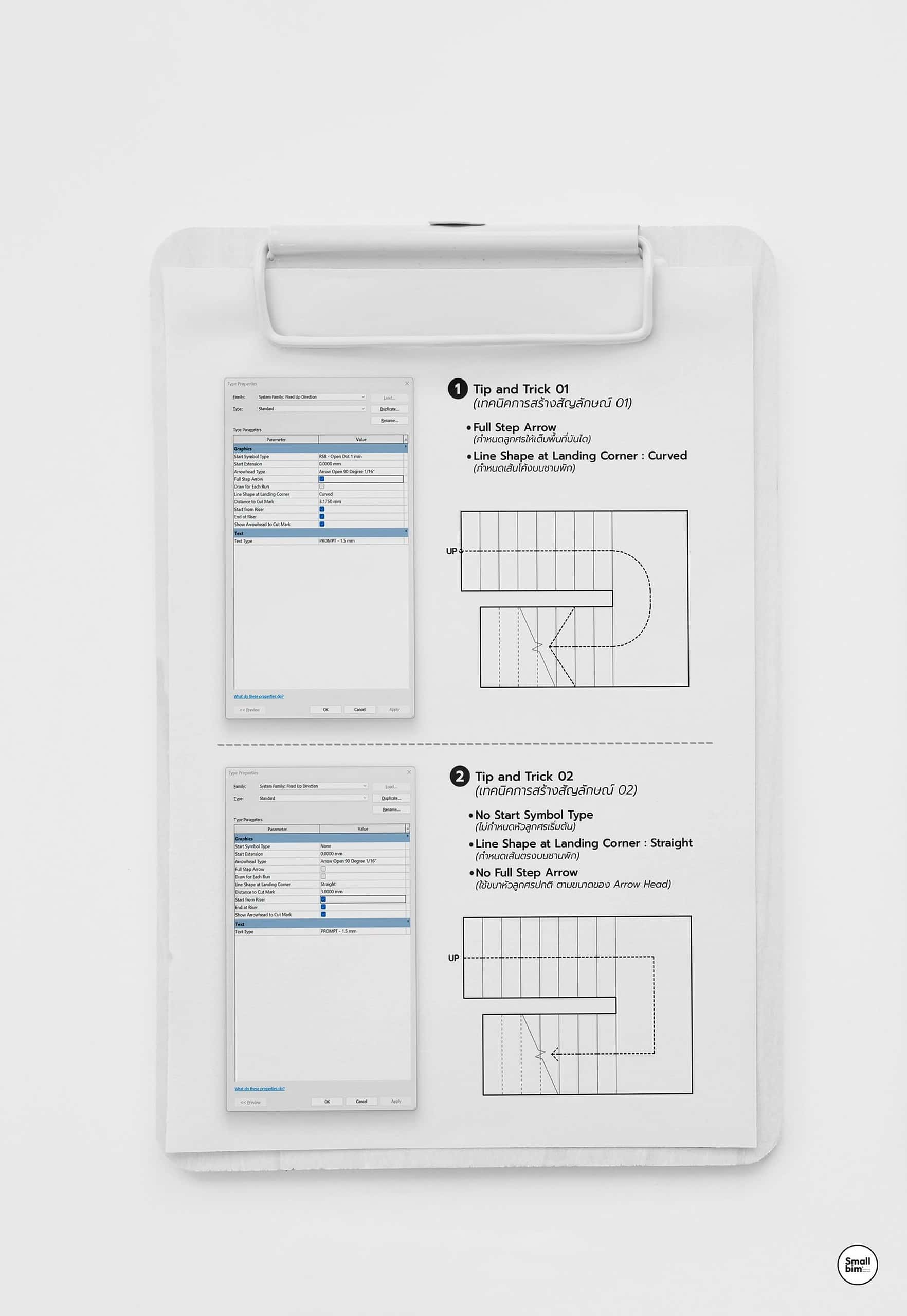

- Tip and Trick 01 – เป็นตัวอย่างการสร้างสัญลักษณ์มีจุดวงกลมตรงจุดเริ่มเดิน ให้ตัวหัวลูกศรเต็มพื้นที่บันได และแสดงเส้นโค้งบนชานพักบันไดนั่นเอง
- Tip and Trick 02 – เป็นตัวอย่างที่ไม่ใช้งานจุดวงกลมตรงจุดเริ่มเดิน กำหนดให้เส้นตรงชานพักบันไดเป็นเส้นตรง และใช้งานหัวลูกศรที่เล็ก ตามปกติของสัญลักษณ์
เสร็จเรียบร้อยครับ เพียงเท่านี้ เราก็จะได้เส้นสัญลักษณ์ทิศทางการเดินของบันได สวยงามตามเทคนิคการตั้งค่าต่างๆ เรียบร้อยแล้วครับ หวังว่าจะเป็นประโยชน์สำหรับทุกๆท่านนะครับ
